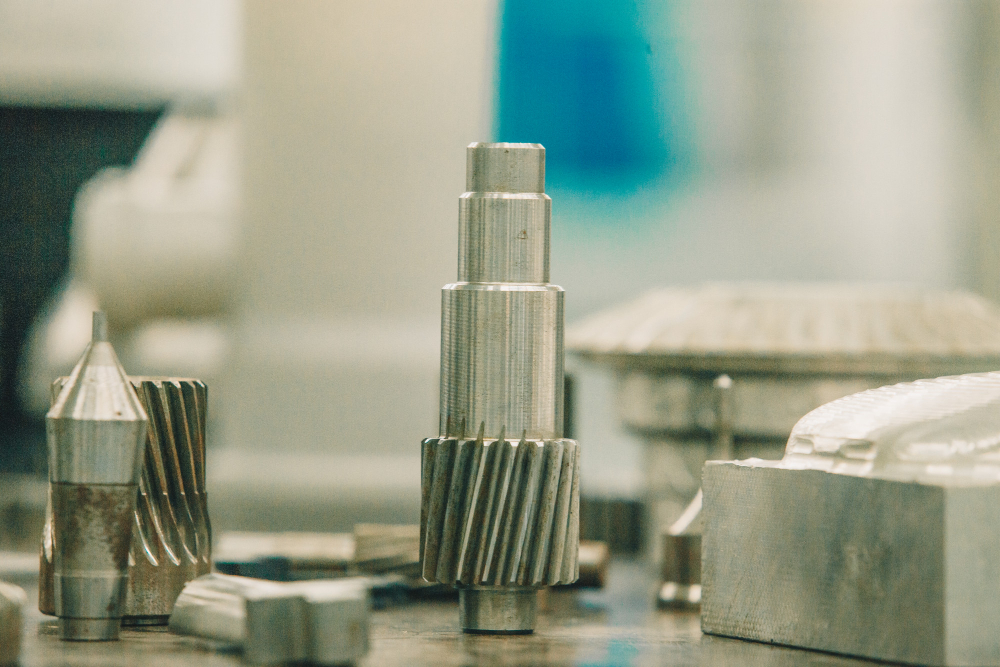

En Grumeber sabemos muy bien que, si te mueves en sectores como el aeroespacial, el automotriz o la fabricación de moldes de alta gama, la capacidad de innovar rápidamente desde el concepto digital hasta el prototipo físico funcional define el éxito de un proyecto. La respuesta a este desafío técnico reside en el mecanizado de piezas de geometría libre, una disciplina que ha revolucionado la fase de prototipado rápido, transformando conceptos orgánicos y complejos en realidades tangibles de metal o polímeros de alto rendimiento.
Contents
¿Qué es la Geometría Libre y por qué representa un reto?
Cuando hablamos de piezas complejas o del mecanizado de piezas de geometría libre, nos referimos a aquellas cuyas superficies no pueden definirse mediante formas geométricas simples (planos, cilindros, esferas). Se trata entonces de superficies esculpidas, aerodinámicas o ergonómicas que fluyen en el espacio.
Por lo tanto, la fabricación de piezas de geometría libre es el proceso de esculpir estas formas mediante CNC (Control Numérico Computarizado), generalmente utilizando estrategias de 5 ejes simultáneos. Este método no es solo una mejora incremental, sino que es una revolución en la forma en que concebimos el mecanizado de piezas de geometría libre para prototipos y componentes finales.
Algunos de los sectores que lideran la demanda de mecanizado de piezas de geometría libre son:
- Aeroespacial: Álabes de turbina con perfiles alares críticos donde cada micra cuenta para la eficiencia del combustible.
- Automoción: Colectores de admisión con flujos optimizados y componentes de chasis que buscan la máxima rigidez con el mínimo peso.
- Médico: Prótesis e implantes que deben replicar la anatomía humana, la definición perfecta de geometría libre.
¿Por qué el mecanizado de piezas de geometría libre es una innovación?
Históricamente, la fabricación de piezas de geometría libre se asociaba casi exclusivamente con procesos de fundición a la cera perdida o inyección de plástico, técnicas que requieren una inversión inicial bastante grande en utillajes y moldes.
Para un prototipo unitario o una pre-serie de validación funcional, el coste y el plazo de entrega de un molde son simplemente inviables económicamente. Por otro lado, el mecanizado tradicional de 3 ejes obliga a los diseñadores a segmentar la visión creativa: lo que en el software CAD es una superficie fluida y aerodinámica, en el taller de 3 ejes se convierte en una serie de reposicionamientos manuales, errores de alineación acumulados y, en muchos casos, geometrías imposibles de alcanzar debido a la colisión del portaherramientas con la propia pieza.
Es por esto que el mecanizado de piezas complejas mediante tecnología de 5 ejes irrumpe como una solución disruptiva en el mercado de los mecanizados. Al añadir dos grados de libertad rotacionales, la herramienta de corte puede abordar la pieza desde cualquier ángulo vectorial permitiendo realizar el mecanizado de piezas de geometría libre para prototipos a un costo considerablemente menor.
El mecanizado de 5 ejes y su importancia en el proceso de piezas complejas
Para lograr piezas complejas de alta precisión, el estándar de oro es el mecanizado multieje. Mientras que una máquina convencional se mueve en X, Y y Z, una de 5 ejes añade dos ejes de rotación extra (A y B o C). De esta manera se puede lograr el mecanizado de piezas de geometría libre.
Este tipo de maquinaria tiene algunas ventajas en el proceso de fabricación de piezas de geometría libre que son:
- Accesibilidad Total: Permite que la herramienta llegue a cavidades profundas o ángulos negativos sin necesidad de múltiples amarres.
- Acabado Superficial Superior: Al inclinar la herramienta, podemos utilizar la parte lateral de la fresa o mantener un punto de contacto constante, eliminando las marcas de «escalonado» típicas de los 3 ejes.
- Reducción de tiempos: Menos reposicionamientos significan menos errores acumulados y una entrega más rápida del prototipo.
Pero, además, la potencialidad del mecanizado de piezas de geometría no solo reside en la máquina de 5 ejes, sino en la inteligencia del software CAM que la gobierna.
Beneficios clave en la fabricación de piezas de geometría libre
La adopción de maquinaria avanzada de 5 ejes para el prototipado industrial ofrece un espectro de beneficios técnicos y competitivos que justifican la inversión en esta tecnología frente a los centros de 3 ejes tradicionales. El mecanizado de piezas de geometría libre para prototipado es una excelente opción frente a otras alternativas como la impresión 3D gracias a:
Reducción de Amarres y Eliminación de Errores de Setup
En un mecanizado complejo de 3 ejes, fabricar una pieza con geometría libre requiere múltiples amarres, es decir, se mecaniza la cara superior, se voltea la pieza, se alinea y se mecaniza la inferior.
Cada cambio de amarre introduce un error de posicionamiento que oscila entre 0.02 mm y 0.1 mm en el mejor de los casos. En piezas complejas de alta precisión, esta desviación acumulativa puede arruinar la funcionalidad del prototipo. Por su parte, el mecanizado 5 ejes permite el mecanizado «One-Hit» o de una sola atada. Esta capacidad es indispensable para el mecanizado de piezas de geometría libre donde los planos de referencia no son ortogonales.
Uso de Herramientas más cortas y rígidas
Cuando se mecaniza una cavidad profunda en 3 ejes, el operador se ve forzado a utilizar un portaherramientas muy largo para evitar que el cabezal choque con las paredes altas de la pieza. Una herramienta larga es sinónimo de vibración, mal acabado superficial y rotura prematura.
En 5 ejes, el cabezal puede inclinarse, permitiendo que una herramienta de corte mucho más corta y rígida acceda al fondo de la cavidad en ángulo. Esto es crítico en el mecanizado de piezas complejas para moldes de inyección, donde los nervios de refrigeración internos o las formas cóncavas del núcleo deben tener un acabado espejo y esquinas vivas precisas.
Optimización del Flujo de Viruta
En la producción de prototipos con materiales exóticos, la evacuación de la viruta es un factor de éxito o fracaso. La capacidad de inclinar la pieza permite que la gravedad y el refrigerante a alta presión arrastren la viruta lejos del punto de corte, previniendo el re-corte de viruta que tanto daña el filo de la herramienta y la integridad superficial de las piezas de geometría libre para prototipos de alto valor.
Integridad Estructural
A diferencia de la fabricación aditiva (impresión 3D), el mecanizado parte de un bloque sólido de material, esto garantiza que no haya porosidad ni debilidades entre capas, algo no negociable en piezas críticas de seguridad.
Tolerancias Micrométricas
El mecanizado de piezas complejas permite alcanzar tolerancias de hasta ±0.005 mm. En la fabricación de moldes para inyección de plástico, esto es lo que separa un producto premium de uno defectuoso.
Versatilidad de Materiales
Desde aleaciones de aluminio aeronáutico hasta titanio grado 5 o Inconel. El mecanizado 5 ejes para la fabricación de piezas complejas, gestiona materiales difíciles de trabajar que otros métodos simplemente no pueden procesar con la misma fidelidad geométrica.
Algunas aplicaciones del mecanizado de piezas de geometría libre
Las exigencias de sectores como el automotriz o aeroespacial son el principal motor de innovación en el mecanizado de piezas de geometría libre. Es en estos sectores donde hay mayor oportunidad de aplicar este tipo de mecanizado de 5 ejes para opciones como:
- Conductos de admisión y colectores de escape para prototipos de competición: El diseño de estos componentes sigue las leyes de la dinámica de fluidos, resultando en formas serpenteantes y no prismáticas. La fabricación de un colector de admisión en aluminio billet mediante 5 ejes permite a los equipos de Motorsport probar 3 o 4 iteraciones de diseño en una semana, optimizando la curva de par sin necesidad de construir moldes de arena o utillajes de fundición.
- Carcasas de Inversores y Electrónica de Potencia: Los vehículos eléctricos requieren carcasas para baterías e inversores que sean ligeras, pero altamente complejas para disipar el calor. A menudo, estas piezas presentan aletas de refrigeración delgadas y profundas que rodean geometrías curvas. El mecanizado 5 ejes permite fresar estas aletas directamente desde un bloque sólido de aluminio, obteniendo un prototipo funcional para pruebas térmicas reales en menos de 48 horas.
- Impulsores: Fabricar un impeler en 3 ejes es técnicamente imposible. La curvatura de los álabes crea socavados severos y espacios intermedios muy estrechos. El mecanizado de piezas complejas en 5 ejes permite que la fresa cónica o esférica baile entre los álabes, siguiendo el perfil aerodinámico exacto requerido para la compresión del fluido. Para la validación de un nuevo diseño de turbina o compresor centrífugo, contar con un prototipo mecanizado en 5 ejes permite realizar pruebas de equilibrio y flujo antes de invertir millones en la matriz de forja definitiva.
Innovación a la orden del diseño y la ingeniería compleja
El mecanizado de piezas de geometría libre ha dejado de ser una capacidad exclusiva de los grandes OEMs aeroespaciales para convertirse en un estándar accesible en talleres especializados en prototipado industrial. Ya no existen las piezas imposibles, solo desafíos de programación y ejecución.
La capacidad de producir piezas complejas de alta precisión en una sola atada, con la rugosidad y tolerancia requeridas para pruebas funcionales reales, acorta drásticamente los ciclos de innovación. Ya no es necesario esperar semanas por un molde prototipo de aluminio rápido ni conformarse con la impresión 3D de polímeros que no replican el comportamiento mecánico del metal final.
Para los ingenieros y diseñadores que persiguen la excelencia en el desarrollo de producto, entender y aplicar el mecanizado de piezas complejas y la fabricación de piezas de geometría libre es la llave maestra para validar el futuro, hoy. Por eso, en Grumeber somos tus aliados especializados en crear soluciones de mecanizado que superen los estándares.
Si estás trabajando en un diseño y necesitas un prototipo de pieza compleja, puedes contactar con nuestro equipo de ingenieros especialistas para realizar un mecanizado de piezas de geometría libre con el mejor resultado posible.
